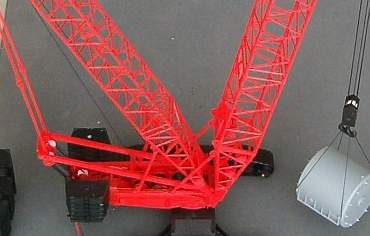

     Gittermastkran: Masten und Verseilung.

     Als Seile wurden wie bei anderen schwarze, ca 0,2mm starke Skalenseile von Röhrenradios verwendet.





     Rollen vom Oberwagen





     und





     A-Mast-Ausleger





     Seilzugausgleich für A-Mast Verstellung





     Links Kibri-Teil, rechts selbstgefertigt aus

     Messing,





    zusammen -





     und eingebaut.





     Verseilung unten.





     Seil für Haken quer, dicht am Mast, Seil nach

     oben zur Mastverstellung.





     Seilrollenhalter auf Derrickmast,





     rechts Anschluss zum A-Mast und Zusatzgewicht,

     links geht zum Hauptmast.





     "Fliegende





     Seilrollen"





     Kibri Rollen unten, oben die selbst gedrehten,





     mit Stahl statt Kunststoffachse,





     zwischen den Masten vom Derrick





     einseitig mit Stangen am Hauptmast aufgehängt





     Halter und Rollen





     der Hauptmastspitze in Teilen





     zusammengebaut





     und von unten





     sowie von der Seite gesehen,





     mit 4 statt mit 2 Rollen bei Kibri.







     Selbstgerfertigte Teile für den Lasthaken.







     Der Kibri-Haken ist kurzerhand aufgebohrt,

     Gewinde eingeschnitten und mit der unteren

     Platte verschraubt.





     Zur Gewichtserhöhung  dient noch eine zweite

     Querplatte





     ebenso wie die äußeren Messingplatten.





     Oben die Seilrollen eingesetzt,





     und schwarz angemalt, hat der Kran seinen

     ersten Probebetrieb auf der Ausstellung des

     PMC Südpfalz am 6. und 7. März 2010 erfolg -

     reich geschafft.





     Ein paar Nachwehen stellen immer während des

     ersten Betriebes ein, hier gingen Haupt- und

     Derrickmast freiwillig nicht auseinander.





     Da das Arbeiten mit Öl- oder Luftdruck in H0      Maßstab zu teuer und aufwendig wäre,





     hat Hans E. einfache Federkraftspeicherzylinder

     aus Messingteilen und Resten





     der schon öfters erwähnten Taschendiktier -

     geräten gebaut.





     So ist auch diese Bewegung vorbildgerecht

     ausführbar.
