    Weitere Um- und Eigenbauten von Hans E.







     Goliath Dreirad - bis auf die Vorderachsauf-

     hängung einfach zu bauen,









     auf die Pritsche passt ein kleiner Akku samt

     Ladebuchse, der Unterboden stammt vom VW

     Bus, der Schalter sitzt, nur in der Vergrößerung      sichtbar, unter der Fahrertür.



     Wird wie viele andere FCS-Fahrzeuge nachge -

     baut und bei ebay verkauft...











     Der Teerkocher ist auf einem Sattelzugma -

     schinenfahrgestell aufgebaut, rechts die

     Ladebuchse.

















     Da auch der Antrieb aus einem Taschendiktier -

     gerät stammt,  liegt der Motor unter dem Fah -      rerhaus. Der Reedkontakt ist quer eingebaut,

     da diese jeweils vorn und hinten vor dem An -      schlussdraht auf Magnetfelder reagieren.

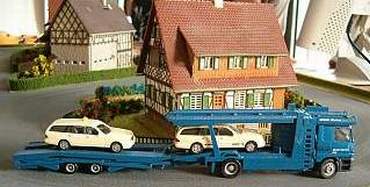

     Autotransporter mit





     Taschendiktiergerätemotor





     und gut getarntem Akku.





     Kibri-Abschlepper in Aktion.











     Von unten sieht man fast nichts vom Antrieb -













    aber das geht einfach,siehe Technik-Motoren







     Nachtrag, unerwartet noch ein Bild vom alten      "Innenleben" gefunden am 01.07.2006.





     Die Akkus nur im Anhänger, nicht im LKW,

     sind im Gegensatz zu anderen Fahrzeugen

     weitmöglichst nach hinten gesetzt, damit die      Vorderachse des LKW's nicht entlastet wird

     und er auch sicher durch Kurven fährt.





     Aus neuerer Zeit stammt dieser Mähdrescher,

     dessen Battteriefach wie beim Teerkocher

     schlecht zu öffnen ist, aber der Motor von dem      gleichen Akku wie der Kaelble versorgt wird.













     Die Lenkung wurde mehrfach umgebaut, da nur

     eine möglichst spielfreie Übertragung der Lenk -      hebelkräfte einen sauberen Geradeauslauf

     ermöglicht. Außerdem ist der Antrieb aufgrund

     der großen Hinterräder untersetzt.











      Motor/Getriebe von oben...







      und von unten





     Der Kaelble ist wegen seiner Überbreite für

     normale Straßen nicht geeignet.









     In der großen Mulde hätte sich noch ein Akku

     verstecken lassen.















     Die Lenkung ist ebenso wie die des Mähdre -

     schers selbst angefertigt, die Motorspannung

     über eine  Diode wegen der größeren Räder      herabgesetzt. In die Räder sind Nuten für

     Haftreifen eingestochen. Mit 4 Haftreifen hinten

     lief er aber stur geradeaus...











     Für die Zuschauer ein Geisterfahrzeug - nix zu

     sehen, wie der Antrieb beim Wiking -  Magirus      ohne Ladung erfolgt...





     Die Kotflügel angeklebt und noch größer aus -

     gefräst.





     Nicht lange gefackelt, Motor oben





     und Lenkung von unten eingesetzt.





     Um ausreichend Spiel zwischen Schnecke und

     Zahnrad zu  gewährleisten, ist der Motor schräg

     nach oben eingeklebt. Der Reedkontakt ist

     senkrecht montiert und funktioniert nur am

      unteren Schaltpunkt!







     Die Pritsche musste wenig ausgefräst werden,





     und der 1,2 Volt Akku sitzt im Fahrerhaus.

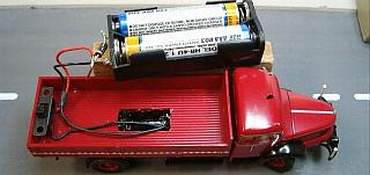

     Ganz so einfach, wie es aussieht, war der Umbau

     des Titan von Brekina nicht. Ein neues Fahrge -

     stell aus Messing war fällig. Positiv: Die leider

     nicht einzel erhältlichen Räder mit Trilex-Felgen

     sind aus Gummi (oder etwas ähnlichem) und für

     das Faller Car System bestens geeignet.









     Die Pritsche ist oben etwas ausgefräst, für

     Motor und Verkabelung.



















     Der Motor ist ebenfalls wegen hoher Räder und      vorbildgerechter Geschwindigkeit (damals hatte

     man noch Zeit) mit einer Diode gebremst. Nur

     der schön im Tank versteckte Reedkontakt sitzt

     noch zu hoch.

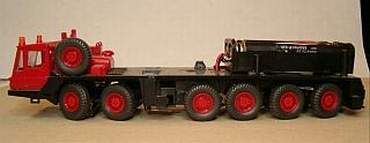

     Spätestens ab hier kommt man ins Träumen...

















     Sechsachser mit einer angetriebenen und vier

     gelenkten Achsen,











     Antrieb wie damals gehabt aus dem Taschen -

     diktiergerät.



     Neuaufbau siehe Grove-Kran









     Richtig, die Hamburger Kollegen haben den

     Staubsauger wagen zuerst für den Straßen -

     betrieb umgebaut,

















     aber Hans kannte dem Erblicken desselben kein      Halten -  DER musste nachgebaut werden.

























     Die Vorderachsen sind ebenso wie die erste

     Hinterachse sehr beweglich ausgelegt, reicht

     es auch für das Gelände?





















     Aber Spaß beiseite, da der SRK zwei Motoren      schalten  muß, wurde vorn ein Relais  eingebaut.

     Der Saugmotor ist Original, zum Betrieb sind

     4 Akkus erforderlich.









     Im Staubraum rechts ist noch was vom letzten

     Einsatz drin.
